CHILLERI PUHURKONVEKTORITE JUHTIMINE

Teave lõppkasutajale

Vari Pro kerekontrolleri kasutajaliides muudab kehatemperatuuri reguleerimise lihtsaks. Kontroller näitab nii hetketemperatuuri kui ka uusi seadistusväärtusi, mis on kasutaja seisukohalt kõige olulisemad parameetrid. Kontrolleri ekraan näitab, millises suunas õhukonditsioneer reguleerib temperatuuri, et saavutada soovitud seadistusväärtus, ning kuvatakse ka aeg, mis kulub uue seadistusväärtuse saavutamiseks. Vari Pro kerekontrolleri ekraani saab seadistada vastavalt kasutuskohale.
Vaikimisi juhitakse konvektori ventilaatori kiirust automaatselt ja seatud soovitud temperatuuri alusel. Soovi korral saab kõlarite kiirust kolmes astmes ka käsitsi muuta, kus automaatne kõlari kiiruse reguleerimine enam ei tööta.

Kasulik teave hooldusfirmale

Vari Pro ruumikontroller pakub palju diagnostikaks vajalikku teavet ruumikontrolleriga ühendatud seadme seisukorra ja töö kohta. Ruumikontrolleri kaudu saab muu hulgas infot puhurkonvektori jahutusenergia kulu kohta ja see annab eelteavitusi ka tulevaste hooldusaegade kohta. Kõiki andmeid saab lugeda kas otse ruumikontrollerilt või hooneautomaatika süsteemi kaudu. Andmeid võib kasutada nii ennetushoolduseks kui ka rikete kõrvaldamiseks.

Hoone ja ruumide juhtsüsteemide kasutusliides

Temperatuuri seadistusväärtust ja puhurkonvektori puhuri kiirust saab vajadust mööda juhtida nii hooneautomaatika süsteemist kui ka ruumikontrollerist. Näiteks saab lugeda hotellide puhul võtmekaardiga aktiveeruva kohalolekufunktsiooni modbus-liidese kaudu hoone- ja ruumiautomaatika süsteemi ning süsteemi vaikeväärtust on võimalik juhtida kohalolekuandmete alusel.

Kiire paigaldus ja kasutuselevõtt

Tänu sobivale kujule ja mõõtmetele sobib Vari Pro ruumikontroller nii süvistatud kui ka pindpaigalduseks. Ruumikontroller on varustatud kiirliitmikuga kaabliga, mis tagab kiire ja lihtsa ühendamise konvektoritega. Valmis ühendused välistavad ka valed ühendused. Vari Pro ruumikontrolleri kasutuselevõtu tööriist Start Up Wizard konfigureerib kontrolleri automaatselt, et see vastaks ühendatud seadmetele, ja kontroller on kohe kasutusvalmis. Ühe ruumikontrolleri abil saab juhtida mitut ühes ruumis paiknevat puhurkonvektorit.

Toote omadused

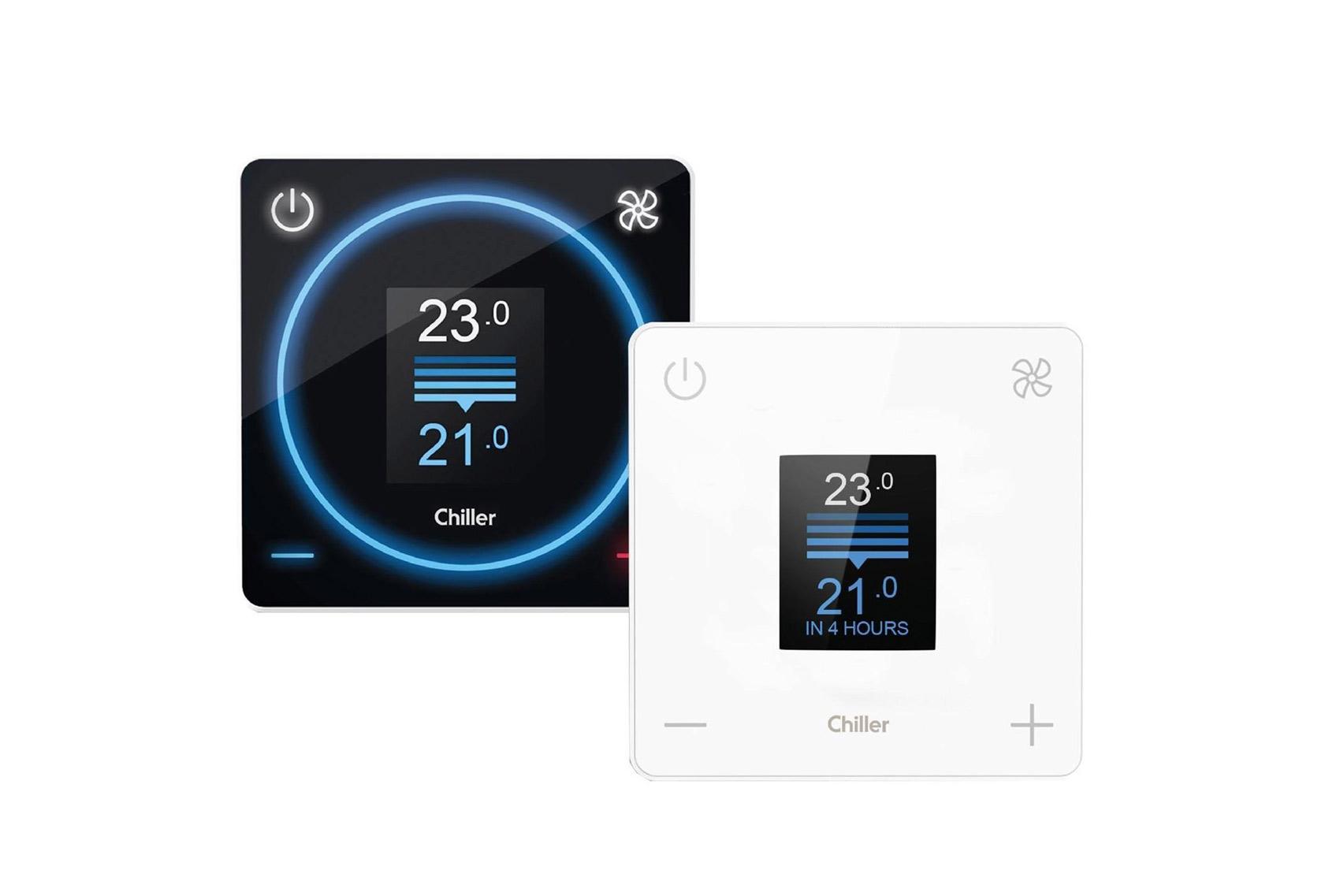

  • Must või valge esipaneel
  • Paigaldus pinnale või süvistatuna ühenduskarpi
  • Ühe kontrolleriga saab juhtida kuni kümmet lõppseadet
  • Puhuri kiiruse reguleerimine: automaatne või manuaalne kolmeastmeline
  • Kohandatav ekraan: seadistusväärtus ja ruumi temperatuur / seadistusväärtus / sümbolid / temperatuuriühik C ° / F °, OFF-nupu funktsioon (väljas / jahutuse juhtimine / eemalolek)
  • Vaikeseadistuse väärtuse saab valida olekutele „normaalne/eemal“ (min/max)*
  • Puhuri ja jahutuse energiakulu jälgimine (reaalajas kulu, kulu ühes kuus ja hinnanguline kulu aastas**)
  • Siseneva ja väljuva vee temperatuuri jälgimine
  • Hoolduse diagnostika; filtrite, puhuri, kondensaadipumba ning jahutus- ja kütteventiilide häired
  • Häired on näha kontrolleri ekraanil ja BMS-i kaudu või ainult BMS-i kaudu**

* Tehase vaikeseadistused: normaalne 21 °C / eemal 21 °C, min 18 °C / max 24 °C

** Kõik ühendatud lõppseadmed kokku.

*** Vaikimisi kuvatakse häireid nii kontrolleri ekraanil kui ka BMS-i kaudu.

Ühendamisvariandid

Vari Pro juhtsüsteemi saab ühendada hooneautomaatikaga andmesideks kasutatava Modbus-liidese kaudu. Lõppseadme juhtimissüsteemi saab ühendada ruumikontrolleri või hooneautomaatikaga. Hooneautomaatika kaudu saab juhtida ka ruumikontrollerit, mis juhib ühte või mitut ruumi lõppseadet.

VariPRO ruumikontroller

  • Mõõtmed 82 × 82 × 12 mm
  • Ekraan 1,8” TFT, 160 × 120 PX, värvitoon 65k
  • Seadistamine olekule „normaalne/eemal“ 10…30 °C
  • „Surnud“ ala 0,5/2 °C olekus „normaalne/eemal“**
  • Integratsiooniaeg 100 s
  • Suhtepiirkond 5 °C
  • Modbus-ühenduse seaded 38 400 bits/s 8N1
  • ** Tehaseseaded.
