Kerrostalo jäähdytyksen suunnittelu:

  1. Sovitaan asunnon olosuhdevaatimus
  2. Simuloidaan jäähdytystarve
  3. Valitaan kylmänlähde ja mitoitetaan kylmäntuotto (Option-valintaohjelma)
  4. Mitoitetaan huoneiston jäähdytyslaitteet (Opion-valintaohjelma)
  5. Suunnitellaan jäähdytysvesiverkosto

Asuinkerrostalon kylmänlähde

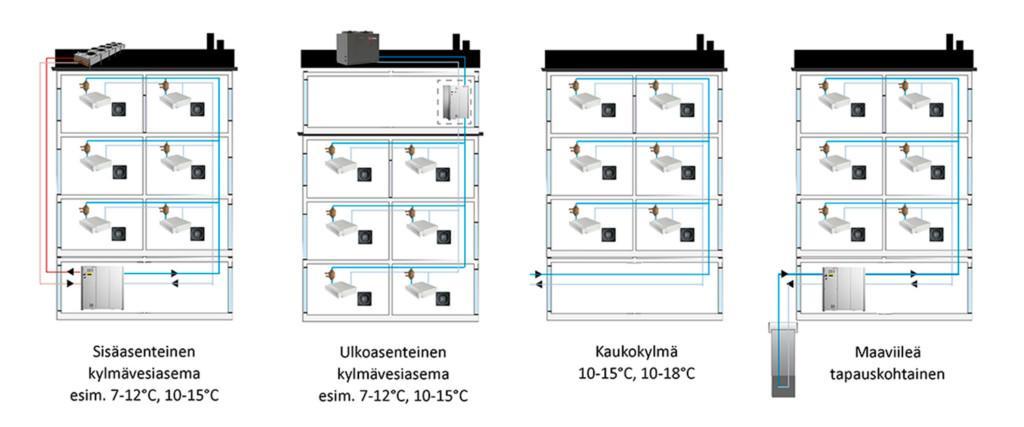

  • Tyypillinen kylmänlähde on kylmävesiasema, kaukojäähdytys tai lämpöpumppuratkaisu.
  • Kylmänlähteiden valinnassa on tärkeää huomioida halutut sisäolosuhteet. Matalampi jäähdytysveden lämpötila takaa suuremman jäähdytystehon ja kosteudenhallinnan.
  • Jäähdytysverkoston lämpötilan valinta tulee tehdä tapauskohtaisesti

Chiller kylmävesiasemat

  • Asuinkerrostaloihin sisäasenteinen Chillquick Deco, joka on portaattomalla säädöllä toimiva kylmävesiasema tehoalueella 20-220kW. Chillquick Deco on saatavilla kylmävesiasemana, eli laiterungossa on sisäinen varaaja, tehtaalla asennetut pumput ja laitteeseen suunniteltu automaatioratkaisu. Laite toimitetaan kohteeseen kytkentävalmiina.
  • Kerrostalon katolle/ulkotiloihin voidaan valita ulkoasenteinen vedenjäähdytin/kylmävesiasema 20-200kW. Pienet 20-70kW kohteet toteutetaan edustamillamme tuotteilla ja 50-200kW esimerkiksi ulkoasenteisella Chillquick Decolla. Chiller vedenjäähdyttimiin saa lisävarusteena tehdasvalmisteisen sisäyksikön, joka sisältää käyttöliittymän, pumput sekä lämmönvaihtimen. Sisäyksikkö mahdollistaa lämmönsiirtonesteen vaihdoksen vedeksi sekä laitoksen ohjaamisen sisätiloista.

Chiller lämpöpumput

  • Maalämpökohteissa Chillquick Thermo lämpöpumppu voi tuottaa lämmitystä ja jäähdytystä maalämmöstä. Kun lämpöpumpun yhteyteen valitaan nestejäähdytin, voidaan kesäaikana tuottaa jäähdytys kompressoreilla ja ylimääräinen lauhdelämpö siirretään maalämpökaivoon.
  • Kun käytetään vapaajäähdytystä lämpökaivosta se parantaa maalämmön hyötysuhdetta. On huomioitava, että jäähdytyskauden edetessä maasta saatava jäähdytysteho pienenee.

Jäähdytysverkoston mitoitus paineriippumattomalla 2-tieventtiilillä

  • Tehdasasenteinen ja esisäädetty paineriippumaton venttiili takaa oikean tehoa vastaavan virtaaman puhallinkonvektorille, myös osatehoilla.
  • Varmista, että paineriippumattomalle venttiilille on käytettävissä painetta sen tarvitsema paine.
  • Suunnittele verkosto pumpulla, jossa vaihtuva virtaama.
  • Linjasäätöventtiilit päähaaroihin, laitekohtaisia linjasäätöventtiileitä ei tarvita.

Jäähdytystarpeen arviointi

  • Asuinkerrostalon jäähdytysteho on simuloitava aina tapauskohteisesti.
  • Jäähdytystarpeeseen vaikuttavat Ikkunoiden koko, eristävyys, ilmansuunta, ulkoiset aurinkosuojaukset sekä sisäiset kuormat laitteista ja ihmisistä.
  • Tyypillinen asuntojen jäähdytystarve on noin 20-40W/m².
  • Varmista, että asuntojen väliset jäähdytystehot eroavat eri ilmansuuntien mukaisesti. Identtisten asuntojen jäähdytystarpeessa voi olla jopa kaksinkertainen ero länsi- ja pohjoispuolella.

Jäähdytysteho

  • Kokonaisjäähdytysteho = Tuntuva jäähdytysteho + latentti jäähdytysteho
  • Tuntuva jäähdytysteho = Lämpötilaa alentava jäähdytysteho
  • Latentti jäähdytysteho = Ilmaa kuivaava jäähdytysteho

Chiller puhallinkonvektorit

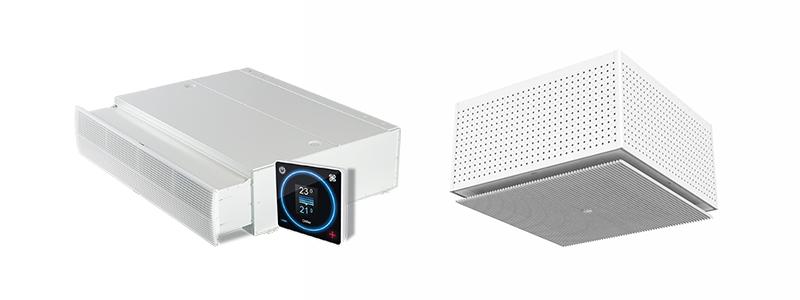

  • Grand otsapinta-asennukseen ja Box alakattoasennukseen
  • Valmistamamme puhallinkonvektorit eroavat tekniikaltaan eri mitoituslämpötilojen mukaan. Näin ollen palvelemme asiakkaita ja tarjoamme vain kohteeseen optimoituja laitteita, emme tee kompromisseja.

Asuntojäähdytys Chiller puhallinkonvektoreilla

  • Olohuoneen otsapintaan suosittelemme Grand puhallinkonvektoria, josta käyttäjälle näkyy vain yhtenäinen imu- ja puhallusilman säleikkö. Suuremmissa asunnoissa voidaan tarvita lisäksi eteis-/aulatilojen alakattoalueelle Box puhallinkonvektoria, jonka muotoiltu ja toimiva inline-säleikkö pakottaa jäähdytetyn ilman katonsuuntaisesti.
  • Tavanomaisissa asunnoissa yleisten tilojen jäähdytyksellä saavutetaan hyvä olosuhde, jos makuuhuoneiden ovet pidetään auki, eikä ikkunoiden kautta tuleva lämpökuorma ole suhteettoman suuri (RT- 50-10910).

Puhallinkonvektorin mitoitus

  • Suunnittelijoilla on pääsy mitoitusohjelmaamme, jonka avulla mitoittaminen on nopeaa ja vaivatonta.
  • Puhallinkonvektorin mitoitus tuntuvan jäähdytystehon mukaan, ellei toisin mainita.
  • Nestevirta suunnitelmiin kokonaistehon mukaisesti teknisestä valinnasta.
  • Suosittelemme aina kondensoivaa jäähdytystä, sillä kastepisteohjattu verkosto ei kuivaa huoneilmaa eikä takaa jäähdytystä silloin, kun sitä eniten tarvitaan.
  • Kondenssiriskien minimoimiseksi on suositeltavaa varustaa puhallinkonvektori kondenssikoholla (tehdasasenteinen lisävaruste), joka pysäyttää jäähdytyksen, jos viettoviemäri ei vedä.
  • VariPro-automatiikka ja paineriippumaton 2-tieventtiili takaa suunnitellun olosuhteen loppukäyttäjälle ilman lämpötilahuojuntaa.

MagiCloud

  • Puhallinkonvektorien tietomallit on ladattavissa MagiCloudista, linkki tietomalliin löytyy teknisestä valinnasta.
  • Paineriippumaton 2-tieventtiili lisätään suunnitelmiin erikseen ”TA-Modulator Slider 160”
  • Tietomallit MagiCadiin ja Revitiin DXF- ja RFA-muodossa.

Miksi Chiller?

  • Suunnittelijoille pääsy valintaohjelmaan, joka säästää aikaa ja sen käyttö on helppoa.
  • Täysin kohteeseen optimoitu järjestelmä on energiatehokas
  • Laitteiden äänitaso pysyy matalana, soveltuu myös vaativiin kohteisiin.
  • Tunnettu jäähdytyslaitevalmistaja jo vuosikymmenten ajan.
  • Asiantuntijatuki koko tuotteen elinkaaren ajan
  • Käyttäjätyytyväisyys
  • VariPro automaatioratkaisu nopeuttaa ja selkeyttää asennusta
  • VariPro huonesäädin on Red Dot -palkittu selkeä käyttöliittymä
  • Edustus ja osaava huoltohenkilöstö suurimmissa kaupungeissa.
  • Ylläpidämme ja varastoimme tyypillisiä varaosia

Eri jäähdytyslaiteratkaisujen eroista voit lukea lisää tästä>>
